Calibração de Relés de Proteção: Segurança, Normas e Prevenção de Falhas

Em sistemas elétricos de média e alta tensão, a margem para o erro é zero. Uma falha não detectada a tempo pode resultar em paradas catastróficas de produção, danos irreversíveis a equipamentos de alto custo e, mais criticamente, riscos à vida humana. No coração dessa segurança operacional estão os relés. Mas você tem certeza de que eles atuarão quando o pior acontecer?

Neste artigo denso e detalhado, vamos aprofundar a importância da calibração de relés de proteção, detalhar os protocolos técnicos de teste, explorar os riscos de operar com equipamentos descalibrados e mostrar como a manutenção preditiva e preventiva em sistemas elétricos é o investimento mais inteligente para a sua planta industrial.

A Importância da Calibração de Relés de Proteção: Muito Além da Conformidade

Os relés de proteção atuam como o “cérebro” do sistema de segurança de uma subestação ou painel elétrico. Eles monitoram continuamente grandezas como corrente, tensão e frequência. Quando uma anomalia (como um curto-circuito ou sobrecarga) é detectada, o relé envia um comando imediato para a abertura do disjuntor, isolando a falha.

No entanto, componentes eletrônicos e eletromecânicos sofrem desgaste com o tempo, variações de temperatura e acúmulo de poeira. A calibração de relés de proteção não é apenas uma formalidade burocrática; é a garantia técnica de que a curva de tempo e corrente de atuação do dispositivo está exatamente igual àquela projetada nos estudos de seletividade e proteção elétrica. Um atraso de milissegundos na atuação pode significar a queima de um transformador de potência ou um incêndio nas instalações.

Os Principais Tipos de Relés de Proteção Industrial

Para cada tipo de anomalia elétrica, existe uma lógica de proteção específica. Compreender o parque instalado na sua empresa é o primeiro passo para uma manutenção eficaz:

• Relés de Sobrecorrente (ANSI 50/51): São a linha de frente da proteção. Atuam quando a corrente ultrapassa o limite seguro. Dividem-se em atuação instantânea (curtos-circuitos severos) e temporizada (sobrecargas graduais).
• Relés Diferenciais (ANSI 87): Essenciais para transformadores, geradores e motores de grande porte. Eles criam uma zona de proteção rigorosa, comparando a corrente que entra e a que sai do equipamento. Qualquer diferença (fuga) aciona o desarme imediato.
• Relés de Falta à Terra (ANSI 51N/51G): Focados em detectar fugas de corrente para a malha de aterramento. São vitais para a segurança humana e para evitar a degradação da isolação dos cabos.
• Relés de Sub/Sobretensão (ANSI 27/59): Protegem cargas sensíveis contra flutuações na rede da concessionária, evitando a queima de inversores, CLPs e fontes de alimentação.
• Relés Térmicos (ANSI 49): Monitoram o aquecimento por efeito Joule, fundamentais para prolongar a vida útil de motores elétricos sujeitos a partidas pesadas.

Etapas do Processo de Calibração de Relés: Como é Feito na Prática?

Uma calibração profissional exige rigor técnico, procedimentos padronizados e obediência às normas (como a NBR 5410 e NBR 14039). As etapas do processo de calibração de relés incluem:

1. Bloqueio e Isolamento (LOTO): A etapa número um é garantir a desenergização do painel e a segurança total da equipe de manutenção, isolando o relé do circuito principal (trip).
2. Inspeção Visual e Limpeza: Avaliação da integridade física do componente, oxidação de contatos e verificação de conexões frouxas (aperto de bornes).

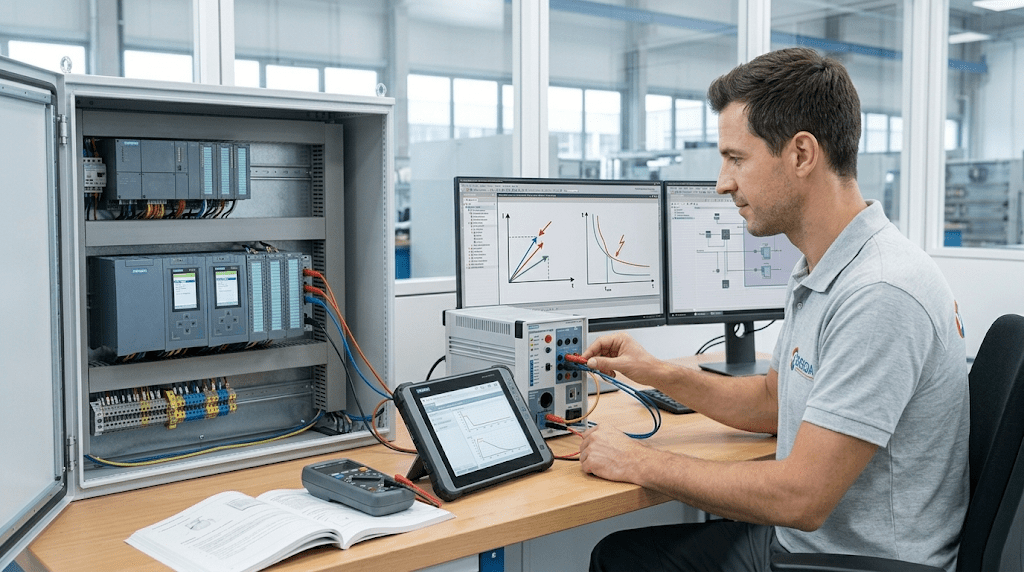

3. Injeção Secundária de Grandezas: Utilizando malas de teste (caixas de calibração), os técnicos simulam correntes e tensões de falha diretamente nas entradas do relé, verificando se ele identifica a anomalia.
4. Verificação das Curvas de Atuação: Mede-se o tempo exato que o relé leva para fechar o contato de trip frente a diferentes níveis de falta. Esse tempo deve bater perfeitamente com o estudo de parametrização original.
5. Testes de Lógica e Entradas/Saídas: Em relés microprocessados modernos, verifica-se também a comunicação em rede (IEC 61850), o registro de oscilografias e o acionamento de alarmes.
6. Emissão de Laudo Técnico: Todo o procedimento deve culminar em um certificado de calibração com rastreabilidade, contendo os desvios encontrados, os ajustes realizados e o parecer técnico de conformidade.

Equipamentos de Teste para Calibração Elétrica: A Tecnologia Envolvida

O nível de precisão exigido inviabiliza o uso de ferramentas amadoras. Profissionais de excelência utilizam equipamentos de teste para calibração elétrica de alta tecnologia, tais como:

• Malas de Teste Hexafásicas: Capazes de simular faltas complexas injetando três fases de tensão e três fases de corrente simultaneamente.
• Micro-ohmímetros e Megômetros: Para atestar a resistência de contato dos bornes e a resistência de isolação do equipamento.
• Softwares de Análise de Oscilografia: Programas que permitem baixar e interpretar os gráficos de faltas reais registradas pela memória do relé microprocessado.

Erros Fatais na Manutenção de Relés de Proteção

A tentativa de economizar na manutenção elétrica costuma cobrar um preço altíssimo. Entre os erros mais comuns estão:

• Testes monomodo em relés multifunção: Injetar apenas sobrecorrente em um relé que também faz proteção direcional, ignorando o teste de ângulo de fase.
• Uso de equipamentos descalibrados: Se a mala de teste não tiver um certificado de aferição válido, o laudo emitido não tem validade técnica ou legal.
• Esquecer de religar os contatos de Trip: Um erro humano gravíssimo onde o relé é calibrado perfeitamente, mas a equipe esquece de reconectar o cabo que envia o sinal para abrir o disjuntor.

Por que a VR Energia é a Sua Parceira Ideal para essa Missão?

Entender a teoria é diferente de garantir a execução em campo. A calibração de relés de proteção não pode ser delegada a curiosos ou empresas sem acervo técnico comprovado. É a continuidade do seu negócio que está em jogo.

A VR Energia destaca-se no mercado não apenas como uma prestadora de serviços, mas como uma parceira estratégica em engenharia elétrica. Contamos com um corpo de engenheiros altamente capacitados, malas de teste de última geração com rastreabilidade RBC (Rede Brasileira de Calibração) e um compromisso inabalável com a segurança da sua planta.

Realizamos o comissionamento, a parametrização e a calibração periódica de relés eletromecânicos, estáticos e microprocessados de todos os principais fabricantes do mercado. Não espere o sistema falhar para descobrir que a sua proteção estava inoperante.

Proteja seus ativos, evite paradas não programadas e durma tranquilo sabendo que a sua infraestrutura elétrica está sob os cuidados de especialistas. Entre em contato com os engenheiros da VR Energia hoje mesmo e agende uma avaliação do seu sistema de proteção.
