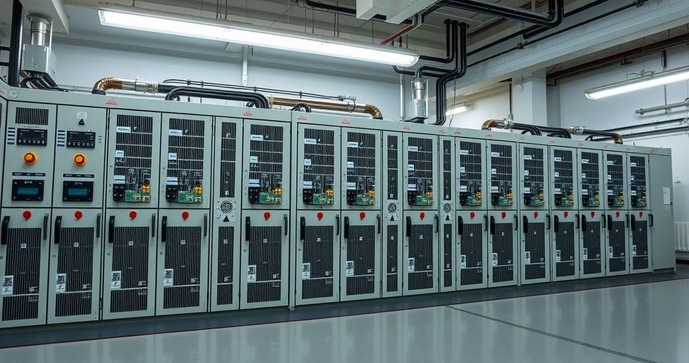

Painel de Média Tensão como Solução Eficiente em Subestações
Por: Luiz Azevedo - 29 de Maio de 2025
Características Principais dos Painéis de Média Tensão
Os painéis de média tensão são dispositivos projetados para gerenciar e distribuir energia elétrica em confiabilidade e segurança. Um aspecto fundamental é sua capacidade de operar em tensões entre 1 kV e 36 kV, o que os torna ideais para aplicações industriais e comerciais.
Uma das características mais importantes é a presença de seccionadores, que permitem desconectar a carga da fonte de energia, tornando mais seguro o trabalho de manutenção. Os seccionadores são cruciais para garantir que não haja risco de descarga durante as intervenções.
Os painéis incluem ainda dispositivos de proteção, como disjuntores e relés, que são essenciais para detectar falhas e evitar sobrecargas. Esses sistemas de proteção atuam rapidamente para desenergizar o circuito, prevenindo danos aos equipamentos e riscos à segurança.
Outro item relevante são as bornas de ligação, que facilitam a conexão de cabos ao painel, proporcionando uma instalação mais organizada e reduzindo o risco de falhas elétricas. As bornas são projetadas para suportar altas correntes, garantindo eficiência na condução de energia.
Além disso, o design compacto e modular dos painéis de média tensão permite uma instalação mais flexível e eficiente em espaços limitados, o que é particularmente importante em ambientes industriais. Essa modularidade contribui para a expansão e a adequação dos sistemas elétricos.
Por fim, é importante mencionar que muitos painéis de média tensão são fabricados com materiais resistentes a corrosão e às intempéries, aumentando sua durabilidade. Essa resistência é fundamental para operações em ambientes adversos, prolongando a vida útil do equipamento.
Funções e Aplicações dos Painéis em Sistemas Elétricos
Os painéis de média tensão desempenham funções essenciais na gestão elétrica, especialmente em indústrias e grandes edifícios comerciais. Sua principal função é a distribuição eficiente de energia para diferentes setores operacionais, garantindo que a eletricidade chegue de forma segura e confiável.
Uma das aplicações mais comuns destes painéis é na conexão de transformadores de média tensão, que convertem a energia de alta tensão para níveis utilizáveis. Essa transformação é crucial para a alimentação de cargas elétricas em fábricas e instalações comerciais.
Os painéis também são utilizados em distribuições elétricas, permitindo o controle e a regulamentação da energia que flui para diferentes circuitos. Isso inclui a capacidade de seccionamento, onde os painéis permitem desacoplar partes do sistema elétrico para manutenções ou emergências.
No contexto de proteção elétrica, os painéis de média tensão estão equipados com dispositivos de proteção contra sobrecargas e curtos-circuitos, funcionando como uma primeira linha de defesa contra falhas elétricas. Essa função é vital para preservar a integridade do sistema e dos equipamentos conectados.
Outra aplicação significativa é na automação industrial, onde os painéis se integram a sistemas de controle que monitoram o desempenho elétrico em tempo real. Isso possibilita a realização de ajustes automáticos para otimizar a eficiência energética e minimizar desperdícios.
Os painéis de média tensão também têm um papel crucial em instalações de energia renovável, como os sistemas de geração solar e eólica, permitindo a conexão segura da energia gerada à rede elétrica. Essa característica é cada vez mais importante na transição para fontes de energia mais sustentáveis.
Vantagens do Uso de Painéis de Média Tensão em Indústrias
O uso de painéis de média tensão em indústrias oferece uma série de vantagens significativas que contribuem para a eficiência operacional e segurança. Uma das principais vantagens é a sua capacidade de suportar cargas maiores, permitindo que indústrias operem com energia de forma mais confiável e eficiente.
Os painéis de média tensão são projetados para proporcionar maior segurança elétrica, pois possuem sistemas de proteção integrados. Isso reduz o risco de falhas elétricas que podem levar a paradas não programadas, danos a equipamentos e até riscos à segurança dos trabalhadores.
Outra vantagem é a redução de perdas de energia. Com uma distribuição mais eficiente de eletricidade, as indústrias podem minimizar desperdícios e otimizar o consumo, resultando em economia significativa de custos operacionais ao longo do tempo.
A facilidade de manutenção também é um aspecto positivo. Os painéis de média tensão geralmente são equipados com componentes que permitem intervenções rápidas e seguras, reduzindo o tempo de inatividade e aumentando a produtividade das operações industriais.
Além disso, a flexibilidade de instalação é uma característica marcante desses sistemas. Os painéis podem ser facilmente integrados a redes elétricas existentes e adaptados conforme as necessidades futuras da indústria, como expansões ou mudanças nos processos produtivos.
Por fim, investir em painéis de média tensão pode aumentar a vida útil dos equipamentos industriais. Com uma gestão elétrica adequada e a proteção contra sobrecargas, os dispositivos conectados sofrem menos estresse, gerando um ciclo de vida mais longo e reduzindo os custos de substituição e manutenção.
Critérios para Escolher o Painel de Média Tensão Adequado
Escolher o painel de média tensão adequado é essencial para a eficiência e segurança do sistema elétrico. O primeiro critério a ser considerado é a capacidade de tensão e corrente do painel, que deve ser compatível com as especificações da rede elétrica da instalação. É fundamental garantir que o painel consiga suportar as cargas máximas esperadas.
Outro fator importante é a conformidade com normas de segurança e regulamentações locais. Verifique se o painel atende às certificações exigidas pela legislação, como a norma IEC 62271, que estabelece requisitos para equipamentos de média tensão. Isso assegura que o sistema opere dentro dos padrões de segurança.
A disponibilidade de dispositivos de proteção também deve ser analisada. Escolha um painel que inclua disjuntores, relés e seccionadores que garantam a proteção eficaz contra sobrecargas e curtos-circuitos. Essas funcionalidades são essenciais para evitar danos aos equipamentos e garantir a segurança dos operadores.
A facilidade de manutenção é outro critério relevante. Opte por painéis que permitam acesso simples a componentes críticos, facilitando intervenções e diagnósticos. Um design que facilite a manutenção pode reduzir significativamente o tempo de inatividade e os custos operacionais.
A modularidade do painel também deve ser considerada. Painéis modulares permitem que você expanda ou modifique seu sistema elétrico com maior facilidade à medida que suas necessidades mudam. Essa flexibilidade é um diferencial importante em um ambiente industrial dinâmico.
Por fim, leve em conta os aspectos de custo e retorno sobre investimento. Embora seja tentador escolher a opção mais barata, avalie o custo total de propriedade, incluindo instalação, manutenção e eficiência energética. Escolher um painel de média tensão que ofereça durabilidade e baixo custo operacional pode resultar em economias significativas a longo prazo.
Passos para Instalação Segura de Painéis de Média Tensão
A instalação segura de painéis de média tensão é crucial para garantir um desempenho eficiente e minimizar riscos elétricos. O primeiro passo é realizar um planejamento detalhado do local onde o painel será instalado. Escolha um local que ofereça acesso adequado para manutenção e que esteja livre de obstruções e riscos externos.
Em seguida, verifique a conformidade com as normas de segurança. É essencial seguir as regulamentações locais e as diretrizes do fabricante, como a norma NBR 5410, que trata das instalações elétricas em baixa tensão, e as normas complementares de média tensão.
Antes de iniciar a instalação, reúna todas as ferramentas e equipamentos necessários, como chaves de fenda, furadeiras, nível de bolha, e equipamentos de proteção individual (EPIs). Certifique-se de que todos os operadores estejam familiarizados com os procedimentos de segurança e instalação.
A preparação da base onde o painel será fixado é um passo importante. Assegure-se de que a base possa suportar o peso do painel e que esteja nivelada. Uma base inadequada pode levar a problemas de instalação e operação futura.
Durante a instalação, é fundamental seguir as instruções do fabricante sobre a fixação do painel e a conexão dos terminais elétricos. Assegure-se de que todas as conexões estejam firmes e bem isoladas para evitar curtos-circuitos e falhas elétricas.
Após a instalação física do painel, conecte as fiações elétricas de forma metódica, sempre desconectando a energia antes de manusear os fios. Realize testes de continuidade e de isolamento para garantir que o sistema está funcionando corretamente. Por fim, monitore o desempenho inicial do painel para detectar e corrigir quaisquer anomalias.
Manutenção Preventiva de Painéis de Média Tensão
A manutenção preventiva de painéis de média tensão é essencial para garantir a operação segura e eficiente dos sistemas elétricos. Um dos primeiros passos é realizar inspeções regulares e sistemáticas, que devem incluir a verificação visual do painel, buscando sinais de desgaste, corrosão ou danos nos componentes.
Outro aspecto importante da manutenção preventiva é a limpeza dos componentes. Poeira e detritos acumulados podem comprometer o desempenho do painel e causar superaquecimento. Recomenda-se limpar os componentes externos regularmente com um pano seco e verificar frequentemente as conexões para assegurar que estejam firmes e livres de corrosão.
A verificação dos dispositivos de proteção, como disjuntores e relés, deve ser realizada periodicamente. Certifique-se de que esses dispositivos estão funcionando corretamente e testem suas operações. Realizar testes de funcionamento ajuda a garantir que o sistema de proteção está apto a atuar em caso de falhas.
Além disso, a lubrificação adequada das partes móveis do painel, como seccionadores e interruptores, é fundamental. Siga as recomendações do fabricante sobre os intervalos de lubrificação, que geralmente variam de acordo com o uso e as condições ambientais.
É também importante revisar as configurações elétricas do painel, assegurando que os parâmetros estejam ajustados de acordo com as necessidades operacionais. Mudanças na carga ou na rede podem exigir ajustes no painel para otimizar seu desempenho e eficiência.
Por fim, documentar todas as manutenções realizadas é uma prática recomendada. Manter registros detalhados das atividades de manutenção ajuda a identificar padrões de desgaste e pode facilitar a tomada de decisões sobre manutenções futuras. Avaliar as informações registradas permite programar intervenções de forma mais eficaz.
A implementação e o uso de painéis de média tensão são fundamentais para a eficiência e segurança no gerenciamento de sistemas elétricos. Ao abordar as características, funções, vantagens e os critérios para seleção, fica claro que a escolha adequada e a instalação correta são essenciais para garantir o funcionamento otimizado.
Além disso, a manutenção preventiva é um aspecto crítico que não deve ser negligenciado. Manter os painéis em condições ideais assegura a longevidade do equipamento e a segurança das operações industriais e comerciais.
Dessa forma, investir em painéis de média tensão, respeitando boas práticas de instalação e manutenção, não apenas melhora a eficiência energética, mas também contribui para a segurança elétrica geral, reduzindo riscos e aumentando a durabilidade dos sistemas elétricos.
